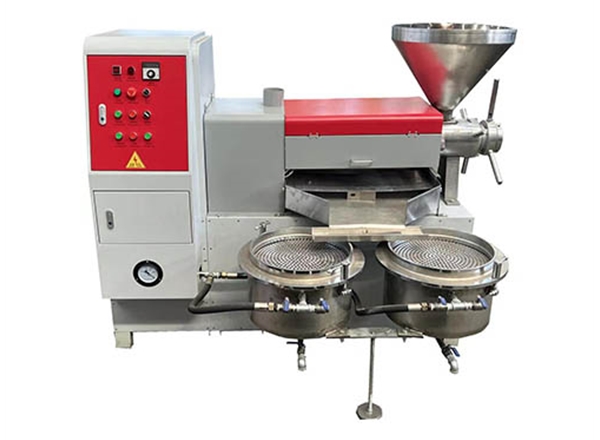

新型6YL-100ZDⅡ榨油機

新型6YL-100ZDⅡ榨油機

     型榨油機結構工作原理

(一)結構

       該機型主要由自動控制部分,加熱壓榨部分,調整部分,傳動部分和真空濾油五大部分組成。

       1.自動控制部分由空氣開關、交流接觸器、溫度控制儀、電路自動保護裝置等組成。

       2.加熱壓榨部分由加熱器、榨螺及榨條,機體裝配等組成。

       3.傳動部分由主軸及減速箱、皮帶輪、電機輪等組成。

       4.調整部分由調整螺桿,調整螺母,手柄、鎖緊螺母等組成

       5.真空濾油部分由真空泵、濾油桶管路等裝配組成。

(二)工作原理

      動力經減速后傳給主軸裝在主軸上的榨螺隨著旋轉。將榨紋間的油料不斷地向前推進,由于榨膛與榨螺間的空間逐漸縮小,油料的密度增加,因而壓力逐漸增大。在壓榨過程中,油料顆粒之間,油料與零件之間發生摩擦,產生了熱量。這樣就構成榨油工藝的壓力、熱量量大要素,破壞油料組織細胞,油從油線中溢出,餅則從餅頭與出料口間被推出。當溢出的油通過油盤流入濾油桶上面時,真空泵把桶內的空氣抽出,桶內形成負壓,油通過濾布,被抽進桶內,而油渣被隔離在濾布上面,這時得到的是純凈的油液。



                           新型6YL-100ZDⅡ型榨油機 主要參數及性能

型號 榨螺直徑 榨螺轉速 炸膛內接園直徑 主機 加熱器 處理量 整體重量 外型尺寸
新100型 100mm 40r/min 102mm Y132M-6   7.5KW 3.5KW 150-260/kg/h 1100kg 2000×1400×1750


(三) 安裝


       1.榨油機安裝時,四周留出足夠空間,供工作人員操作使用;

       2.先調整機器,使機器置于水平位置,然后把濾油桶調整到水平狀態;

       3.機器安裝好后,在離機器3-5m處,打上0.5-1m深的地線地方可工作
